Explication du slot d’extension pour PC : comprendre l’utilité de ces connecteurs présents sur la carte mère est essentiel pour quiconque souhaite personnaliser ou optimiser son ordinateur. Les slots d’extension facilitent l’ajout de nouvelles fonctionnalités, comme une carte graphique plus performante ou de nouveaux ports, afin d’adapter son système à ses besoins spécifiques. Cette explication du slot d’extension pour PC s’adresse aussi bien aux débutants curieux qu’aux utilisateurs avertis souhaitant approfondir leurs connaissances sur le sujet.
Dans ce guide complet, nous allons aborder en détail la définition, les différents types, le fonctionnement et l’installation des cartes d’extension dans un slot dédié, ainsi que les problèmes courants et leurs solutions. Grâce à cette approche pédagogique et structurée, vous saurez précisément comment exploiter les possibilités offertes par les slots d’extension pour améliorer les performances ou la connectique de votre ordinateur. Découvrez ce qu’est un slot d’extension, comment choisir la carte adaptée, et suivez nos conseils d’experts pour une installation sécurisée et efficace, en accord avec l’évolution des standards informatiques.
Qu’est-ce qu’un slot d’extension sur un PC ? Définition et principes de base

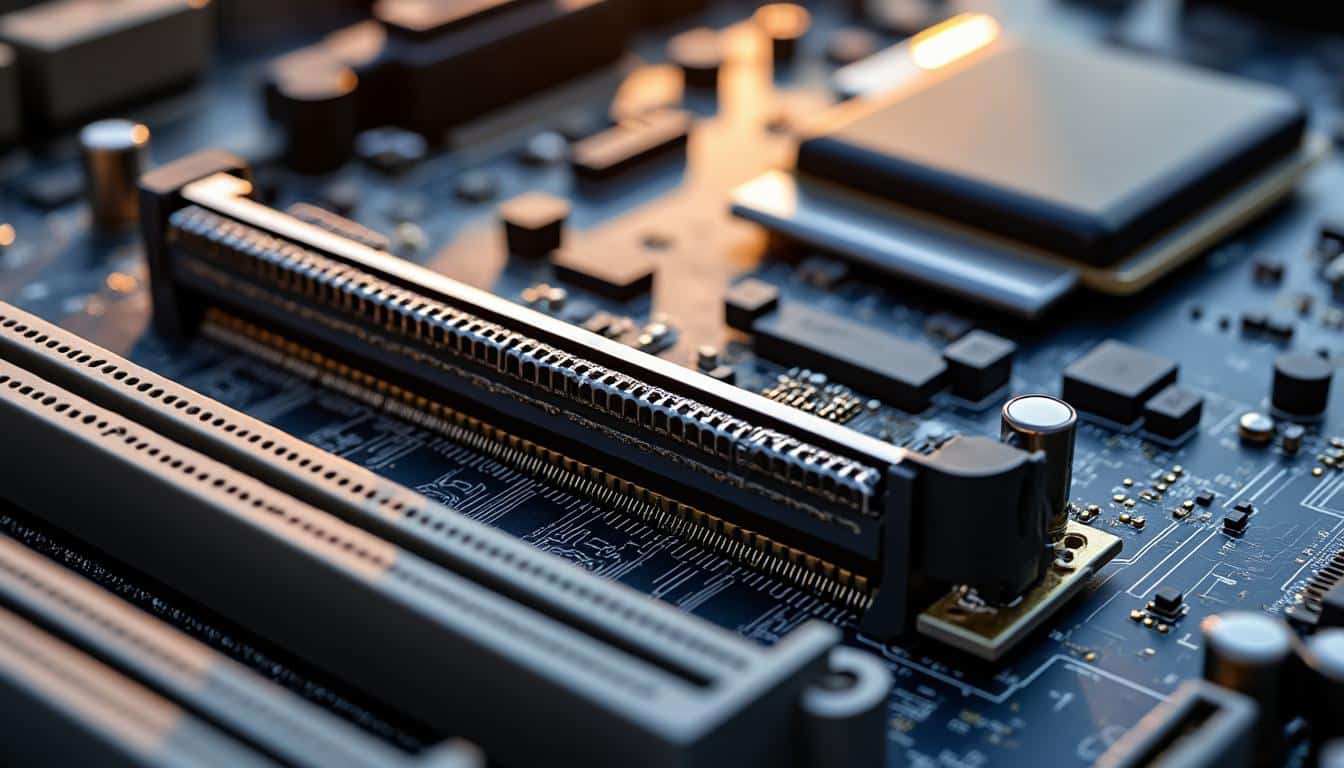

Un slot d’extension sur un ordinateur désigne un connecteur situé sur la carte mère, conçu pour recevoir une carte supplémentaire et ainsi étendre les fonctionnalités du système. Chaque slot est un port physique doté de broches qui permettent la connexion électrique et la communication entre la carte mère et le composant ajouté. De façon imagée, on peut comparer un slot à une prise multiple dans laquelle on branche des appareils complémentaires selon ses besoins, comme une carte graphique ou une carte réseau. Les slots d’extension jouent un rôle central dans l’évolution d’un ordinateur, car ils permettent d’ajouter ou de remplacer des composants en fonction des usages ou des progrès technologiques, sans avoir à changer tout le système.
Historiquement, les premiers ordinateurs étaient limités en fonctionnalités, mais l’apparition des slots d’extension a révolutionné leur modularité. Aujourd’hui, ils sont indispensables autant pour les professionnels que pour les particuliers qui souhaitent personnaliser leur machine. Chaque type de slot correspond à des normes précises, définissant la forme des connecteurs et la compatibilité avec les cartes à insérer. Voici les principales fonctions d’un slot d’extension :
- Permettre l’ajout de cartes spécifiques (graphique, son, réseau…)
- Faciliter la mise à niveau du matériel sans remplacer la carte mère
- Assurer la connexion physique et logique entre la carte d’extension et le système
- Offrir une flexibilité pour adapter l’ordinateur à de nouveaux usages ou périphériques
En résumé, la description d’un slot d’extension sur une carte mère se rapproche d’un pont entre le cœur du système et les périphériques ou composants additionnels.
Les différents types de slots d’extension pour ordinateur et leurs caractéristiques
Au fil de l’histoire de l’informatique, plusieurs types de slots d’extension se sont succédés ou cohabitent sur les cartes mères des ordinateurs. Chaque type de slot se distingue par sa forme, son nombre de broches, ses capacités de transfert et sa compatibilité avec les cartes d’extension spécifiques. Les standards les plus connus sont l’ISA, le PCI, le PCI Express (PCIe), l’AGP pour les cartes graphiques, ainsi que des connecteurs pour la mémoire (DIMM) ou le stockage (SATA). Chacun répond à des besoins distincts, qu’il s’agisse d’extension analogique ou numérique ou d’ajout de fonctionnalités avancées.
La description précise de chaque type de slot et de ses caractéristiques techniques permet de mieux comprendre les possibilités offertes par une carte mère. Voici un tableau comparatif des principaux types de slots d’extension utilisés dans les ordinateurs, avec leurs spécificités :
| Type de slot d’extension | Description et usage |
|---|---|
| ISA | Ancien standard, broches nombreuses, cartes audio ou réseau (obsolète) |
| PCI | Standard polyvalent, cartes audio, réseau, vidéo, extensions diverses |
| AGP | Spécifique aux cartes graphiques, performances élevées (dépassé) |
| PCI Express (PCIe) | Norme actuelle, déclinaisons x1 à x16, cartes graphiques, SSD, réseau |
| SATA | Connexion pour périphérique de stockage, disques durs ou SSD |
| DIMM | Slot mémoire pour barrettes RAM, capacité évolutive |
Chaque type de slot détermine la capacité de la carte mère à accueillir des cartes d’extension spécifiques, en fonction du besoin : graphique, réseau, audio, ou stockage. Les connecteurs évoluent également selon la technologie, passant du mode analogique au numérique pour répondre aux exigences de rapidité et de fiabilité dans les transferts de données. Pour aller plus loin, vous pouvez consulter les ressources de référence comme Wikipédia sur la carte mère. Pour approfondir ce sujet, consultez notre guide sur Guide d’installation d’un PC fixe : étapes, conseils et erreurs à éviter.
Exemples de cartes d’extension courantes et leurs usages dans un PC
Les cartes d’extension sont des composants essentiels à la personnalisation et à l’évolution des ordinateurs. Insérées dans un slot d’extension approprié de la carte mère, elles permettent d’ajouter ou de renforcer des capacités telles que le graphisme, le son, la connectivité réseau ou la gestion de ports supplémentaires. Chaque carte d’extension répond à un usage précis, et leur diversité reflète la modularité des systèmes informatiques modernes. Voici quelques exemples concrets de cartes d’extension et de leur utilité dans un ordinateur :
- Carte graphique : améliore les performances vidéo, essentielle pour le jeu, la 3D ou le montage
- Carte son : offre une qualité audio supérieure, prise en charge du son analogique ou numérique
- Carte réseau : ajoute ou optimise la connexion réseau filaire ou Wi-Fi
- Carte de capture vidéo : permet d’enregistrer des flux vidéo externes
- Carte contrôleur USB : ajoute des ports USB pour brancher plus de périphériques
- Carte contrôleur SATA : permet d’ajouter des disques durs ou SSD supplémentaires
L’ajout d’une carte d’extension dans un slot spécifique de la carte mère offre donc une grande flexibilité, que ce soit pour augmenter la capacité de stockage, améliorer les performances graphiques, ou ajouter de nouveaux ports et fonctionnalités à son ordinateur. Les broches du slot assurent la connexion stable et fiable du composant, et il convient de bien choisir le type de port adapté à la carte que l’on souhaite installer.
Zoom sur la carte graphique : rôle, branchement et particularités
La carte graphique est l’une des cartes les plus courantes insérées dans un slot d’extension sur un ordinateur moderne. Son rôle principal est de traiter et d’afficher les images, les vidéos et les animations, déchargeant ainsi le processeur central pour améliorer les performances globales en usage graphique intensif. Elle se branche généralement sur un slot PCI Express x16 de la carte mère, doté d’un connecteur spécifique assurant un débit de données élevé. L’alimentation de la carte graphique peut nécessiter un câble dédié depuis l’alimentation de l’ordinateur, en plus de la connexion au slot.
Les connecteurs vidéo disponibles sur une carte graphique sont variés : HDMI pour la haute définition, DisplayPort pour les écrans récents, DVI ou VGA pour la compatibilité avec des moniteurs plus anciens. Ce composant peut aussi gérer plusieurs écrans simultanément selon le modèle. L’installation de la carte graphique doit se faire avec précaution, en veillant à bien aligner les broches et à sécuriser la fixation dans le port prévu de la carte mère.
Fonctionnement d’un slot d’extension sur la carte mère (connexion et dataflow)
Le fonctionnement d’un slot d’extension sur la carte mère repose sur une interaction complexe mais bien orchestrée entre la carte d’extension, les connecteurs, les broches et le reste du système informatique. Lorsqu’une carte est insérée dans le slot, ses broches entrent en contact avec celles du connecteur du slot, établissant une liaison électrique et logique. Cette connexion permet à la carte d’échanger des données avec la mémoire, le processeur et les autres composants via le bus de la carte mère.
Le dataflow, ou flux de données, suit des étapes précises : dès qu’un composant a besoin d’utiliser la carte d’extension (par exemple, une carte audio pour jouer un son), le système d’exploitation sollicite le pilote correspondant. Ce dernier coordonne l’envoi et la réception des données à travers le slot, en passant par les broches, avant de les router vers la mémoire ou le processeur selon le besoin. L’alimentation est aussi fournie à la carte d’extension via des broches spécifiques, garantissant son bon fonctionnement. Voici les principales étapes de circulation des données d’une carte d’extension vers le processeur :
- Connexion physique des broches entre la carte d’extension et le connecteur du slot
- Reconnaissance de la carte par le système via le pilote dédié
- Transmission des données sur le bus de la carte mère jusqu’au processeur
- Éventuel stockage temporaire dans la mémoire vive
- Routage des résultats vers le périphérique ou le composant concerné
Un schéma explicatif de ce dataflow illustre la manière dont l’ordinateur exploite chaque carte d’extension branchée sur la carte mère, assurant ainsi une communication efficace entre tous les éléments du système. Pour approfondir la compréhension technique, consultez la documentation de référence sur Cybertek – Carte mère.
Comment installer une carte d’extension dans un slot sur la carte mère : guide pas à pas
Installer une carte d’extension dans un slot sur la carte mère d’un ordinateur nécessite de suivre des étapes précises, afin de garantir la sécurité du système et d’éviter d’endommager les broches ou le composant lui-même. Ce processus, accessible même aux débutants, demande simplement de la méthode et quelques précautions. L’installation correcte d’une carte d’extension permet d’ajouter de nouvelles fonctionnalités à l’ordinateur, qu’il s’agisse de ports supplémentaires, d’un nouveau contrôleur USB, ou d’un composant graphique performant. Voici un guide pas à pas pour installer correctement une carte d’extension :
- Éteindre l’ordinateur et le débrancher de l’alimentation pour assurer la sécurité
- Ouvrir le boîtier et repérer le slot d’extension adapté sur la carte mère
- Retirer le capuchon ou le cache métallique du port de l’emplacement choisi
- Aligner soigneusement les broches de la carte d’extension avec le connecteur du slot
- Insérer délicatement la carte, en exerçant une pression uniforme jusqu’à enclenchement
- Fixer la carte avec la vis ou la barre de maintien prévue à cet effet
- Refermer le boîtier et rebrancher l’alimentation
- Démarrer le système et installer les pilotes nécessaires pour la nouvelle carte
Respecter cet ordre permet d’installer tous types de cartes d’extension, que ce soit pour l’ajout de mémoire, de ports USB ou de capacités graphiques. Il est recommandé de manipuler les composants avec précaution et de se décharger de toute électricité statique avant d’installer la carte.
Conseils pour installer une carte d’extension en toute sécurité
Pour installer une carte d’extension dans un slot de la carte mère sans risque, il est essentiel d’appliquer quelques règles de sécurité. Avant toute manipulation, assurez-vous d’avoir coupé l’alimentation de l’ordinateur et d’avoir débranché le câble secteur. Utilisez un bracelet antistatique ou touchez une surface métallique pour éviter les décharges électriques qui pourraient endommager les broches ou les composants sensibles. Manipulez toujours la carte par les bords, sans toucher les connecteurs ou les parties métalliques du port.
Vérifiez que le slot choisi est compatible avec le type de carte à installer, et que rien n’obstrue la zone de la carte mère concernée. Lors de l’insertion, veillez à ne pas forcer : si la carte ne s’enclenche pas facilement, vérifiez l’alignement des broches. Après installation, fixez solidement la carte pour qu’elle ne bouge pas lors du déplacement de l’ordinateur. Respecter ces précautions garantit une installation fiable, prolonge la durée de vie du système et limite les risques de problème matériel ou de perte de sécurité.
Problèmes courants lors de l’utilisation des slots d’extension et solutions
L’utilisation des slots d’extension et des cartes associées peut parfois entraîner des problèmes, qu’il s’agisse de compatibilité, de mauvais contact, de broches endommagées ou d’une mauvaise installation. Ces problèmes peuvent empêcher l’ordinateur de reconnaître la carte d’extension, voire causer des dysfonctionnements du système ou du périphérique concerné. Il est donc essentiel d’identifier rapidement la source du problème pour appliquer la solution adéquate. Voici une liste des problèmes les plus fréquents rencontrés lors de l’installation ou de l’utilisation des slots d’extension sur une carte mère :
- Carte d’extension non reconnue par le système ou le pilote
- Broche tordue ou cassée lors de l’insertion de la carte
- Problème de compatibilité entre la carte et la carte mère
- Port ou slot d’extension endommagé ou obstrué
- Défaut d’alimentation de la carte installée
- Conflit matériel avec un autre composant ou périphérique
Pour chaque problème, il existe des solutions pratiques : vérifiez l’état des broches et du port, installez les pilotes à jour, remplacez la carte défectueuse si nécessaire, ou essayez de la déplacer vers un autre slot disponible. En cas de doute, consultez la documentation technique de la carte mère ou un site de référence comme Lenovo – Qu’est-ce qu’une carte mère. Remplacer ou déplacer une carte problématique doit toujours se faire avec l’ordinateur éteint et en respectant les précautions de sécurité pour éviter tout dommage supplémentaire.
FAQ – Questions fréquentes sur l’explication du slot d’extension pour PC
Quelles sont les principales fonctions d’un slot d’extension sur un ordinateur ?
Un slot d’extension permet d’ajouter des cartes spécifiques (graphique, audio, réseau, etc.) à un ordinateur pour en améliorer ou personnaliser les fonctionnalités selon les besoins de l’utilisateur.
Comment savoir si ma carte mère accepte une carte d’extension spécifique ?
Vérifiez le type de slot disponible sur la carte mère, le nombre de broches et la compatibilité avec la carte d’extension souhaitée. Consultez le manuel de la carte mère pour plus de détails.
Quelles différences entre une carte graphique et une carte audio d’extension ?
La carte graphique gère l’affichage vidéo et le traitement des images, tandis que la carte audio s’occupe de l’émission et de la réception des signaux sonores, en analogique ou numérique.
Comment remplacer une carte d’extension défectueuse dans un slot ?
Éteignez l’ordinateur, retirez la carte défectueuse en dévissant la barre de fixation, puis insérez la nouvelle carte d’extension dans le même slot ou un slot compatible.
Est-il possible d’installer plusieurs cartes d’extension sur la même carte mère ?
Oui, tant que la carte mère dispose de plusieurs slots d’extension libres et que l’alimentation du système est suffisante pour tous les composants installés.
Quels sont les risques si je force une carte dans le mauvais slot ?
Forcer une carte d’extension dans un slot incompatible peut endommager les broches, le port ou la carte mère, rendant les composants inutilisables.
Comment connecter un disque SATA ou une clé USB via une carte d’extension ?
Installez une carte d’extension SATA ou USB dans le slot adapté, puis branchez le disque ou la clé sur les ports ajoutés par cette carte.
Comment trouver le bon port ou slot pour mon périphérique ?
Repérez les différents types de slots sur la carte mère (PCIe, DIMM, SATA, etc.) et consultez la documentation pour identifier le port adapté à votre périphérique.
Une carte d’extension peut-elle améliorer la capacité mémoire ou graphique ?
Oui, une carte graphique améliore les performances visuelles, et l’ajout de barrettes mémoire dans les slots DIMM augmente la capacité RAM de l’ordinateur.
Y a-t-il une différence entre les cartes analogiques et numériques ?
Oui, les cartes analogiques traitent des signaux continus, alors que les cartes numériques gèrent des signaux discrets, offrant souvent une meilleure qualité et compatibilité avec les systèmes modernes.
