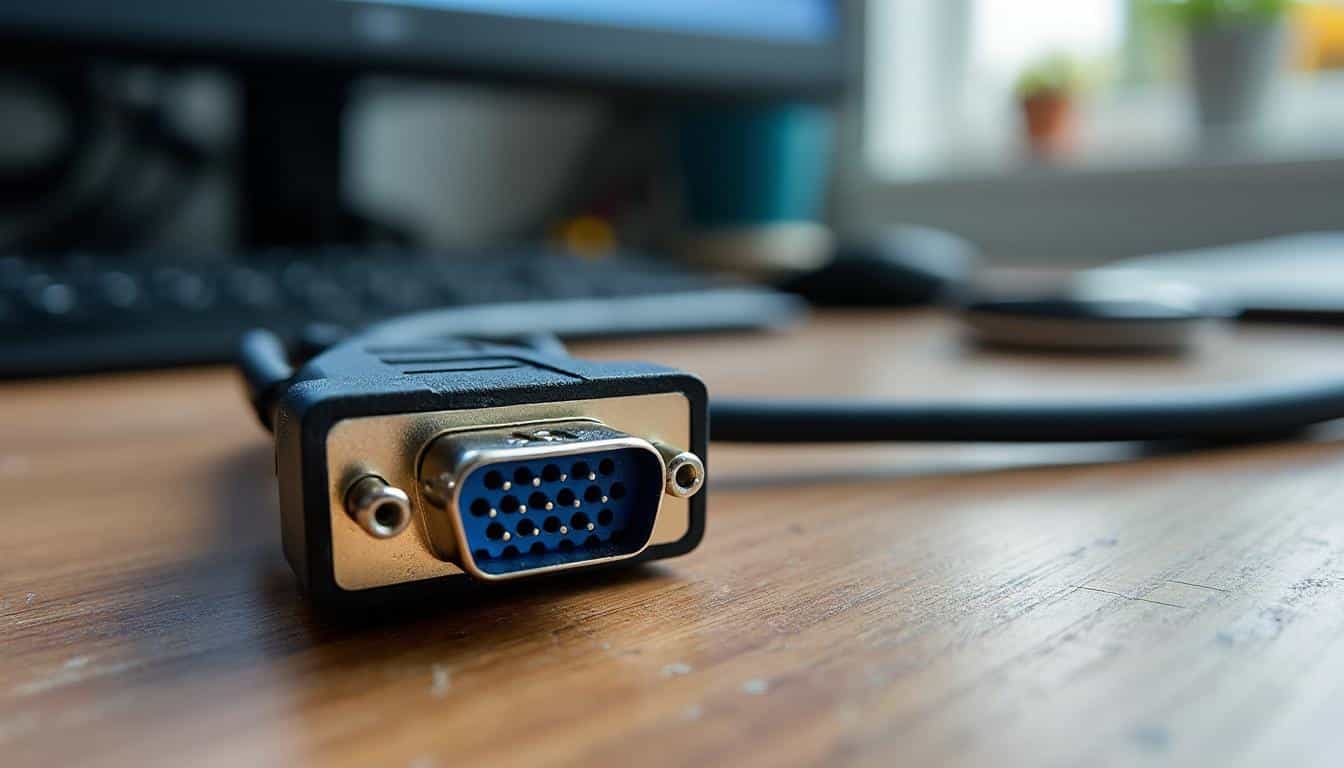

Comment reconnaître un câble VGA est une question fréquente pour toute personne souhaitant connecter un ordinateur à un moniteur ou à un vidéoprojecteur, surtout lorsque plusieurs types de câbles vidéo sont présents. Un câble VGA, abréviation de Video Graphics Array, est un composant essentiel pour l’affichage d’informations issues d’un ordinateur vers un écran externe. Savoir le reconnaître est indispensable pour éviter les erreurs de branchement et garantir la compatibilité entre vos appareils. Ce guide détaillé vous fournira toutes les informations nécessaires pour différencier un câble VGA des autres connecteurs vidéo, comprendre son rôle, ses caractéristiques visuelles, et son fonctionnement technique. Que vous soyez débutant ou utilisateur averti, vous trouverez ici des conseils pratiques et des explications claires pour identifier rapidement un câble VGA et l’utiliser de manière optimale.
Dans les sections suivantes, nous aborderons la présentation et la définition du câble VGA, ses spécificités techniques, les différents types et variantes, les astuces pour le reconnaître visuellement, ainsi que ses usages courants. Vous découvrirez également un tutoriel pratique pour le brancher sans endommager les broches, des critères de choix pour garantir la qualité de votre affichage, et un comparatif avec les connectiques vidéo modernes. Enfin, une FAQ complète répondra à toutes vos questions sur la reconnaissance et l’utilisation d’un câble VGA.
Présentation et définition du câble VGA
Le câble VGA, ou Video Graphics Array, est un câble de transmission vidéo analogique utilisé principalement pour relier un ordinateur à un moniteur ou à un vidéoprojecteur. Ce type de câble se distingue par son connecteur trapézoïdal avec 15 broches réparties sur trois rangées et une couleur bleue fréquente. Le port VGA est encore présent sur de nombreux systèmes anciens ou professionnels, malgré l’évolution vers des technologies numériques. Ce câble joue un rôle clé dans l’affichage des informations graphiques, notamment dans les environnements où la compatibilité reste essentielle. Le connecteur VGA est une solution fiable pour transmettre un signal vidéo entre un ordinateur et un dispositif d’affichage, bien que ses performances soient limitées par rapport aux standards récents.
- 1987 : Introduction du VGA par IBM pour les premiers PC compatibles
- Années 1990-2000 : Standard dominant pour l’affichage sur moniteurs et projecteurs
- Depuis 2010 : Progressivement remplacé par HDMI, DVI et DisplayPort
- Aujourd’hui : Utilisé principalement sur du matériel ancien ou professionnel nécessitant une compatibilité universelle
Historique et rôle du câble VGA
Le câble VGA a été introduit en 1987 par IBM avec pour objectif de standardiser l’affichage vidéo sur les ordinateurs personnels. Il transmet un signal vidéo analogique entre le système informatique et l’écran, permettant ainsi l’affichage d’images et de textes. Durant deux décennies, le câble VGA est resté le standard incontournable pour connecter les moniteurs aux ordinateurs, tant dans les environnements domestiques que professionnels. Son rôle principal est d’assurer une compatibilité maximale et une installation simple, grâce à son connecteur robuste et universel. Malgré l’apparition de solutions numériques, le câble VGA demeure utilisé dans de nombreuses infrastructures où la fiabilité et la simplicité priment sur la haute résolution ou la qualité audio intégrée.
Comment reconnaître un câble VGA grâce à ses caractéristiques visuelles

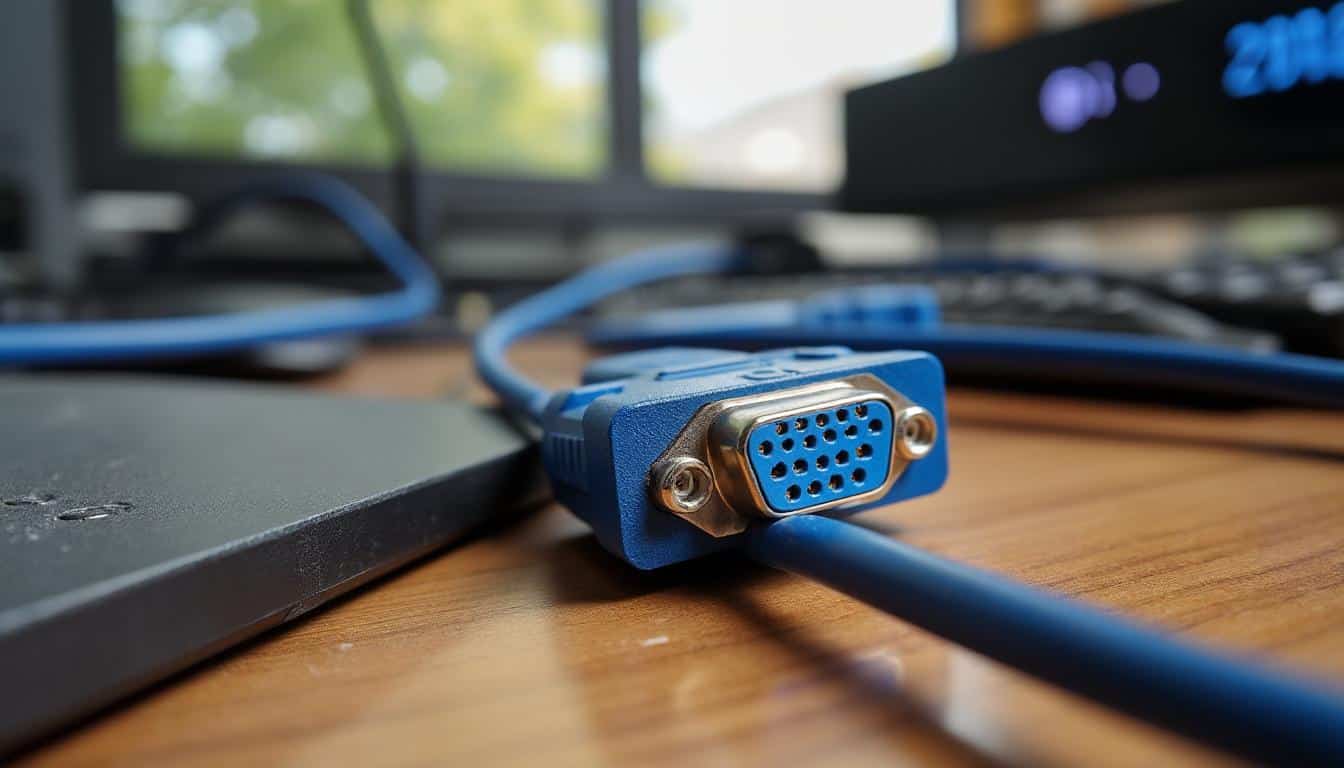

Pour reconnaître un câble VGA, il est essentiel de prêter attention à plusieurs éléments visuels spécifiques. Le câble VGA se distingue par son connecteur trapézoïdal doté de 15 broches, souvent entouré d’une gaine bleue ou noire robuste. Ce connecteur possède deux vis de fixation latérales pour garantir une connexion stable entre le moniteur et l’ordinateur. La différence visuelle majeure avec d’autres câbles vidéo réside dans cette disposition unique des broches et l’aspect massif du connecteur. Savoir reconnaître un câble VGA permet d’éviter toute confusion avec des connecteurs HDMI, DVI ou DisplayPort, qui ont une forme, un nombre de broches et une structure entièrement différents. L’observation attentive du connecteur et du nombre de broches est donc la meilleure méthode pour l’identifier rapidement.
- Connecteur trapézoïdal à 15 broches (3 rangées de 5)
- Couleur bleue ou noire fréquente sur le connecteur
- Vis de fixation de chaque côté du connecteur
- Structure épaisse et robuste du câble
- Différence nette avec les connecteurs HDMI, DVI et DisplayPort
Différences entre connecteur mâle et femelle VGA

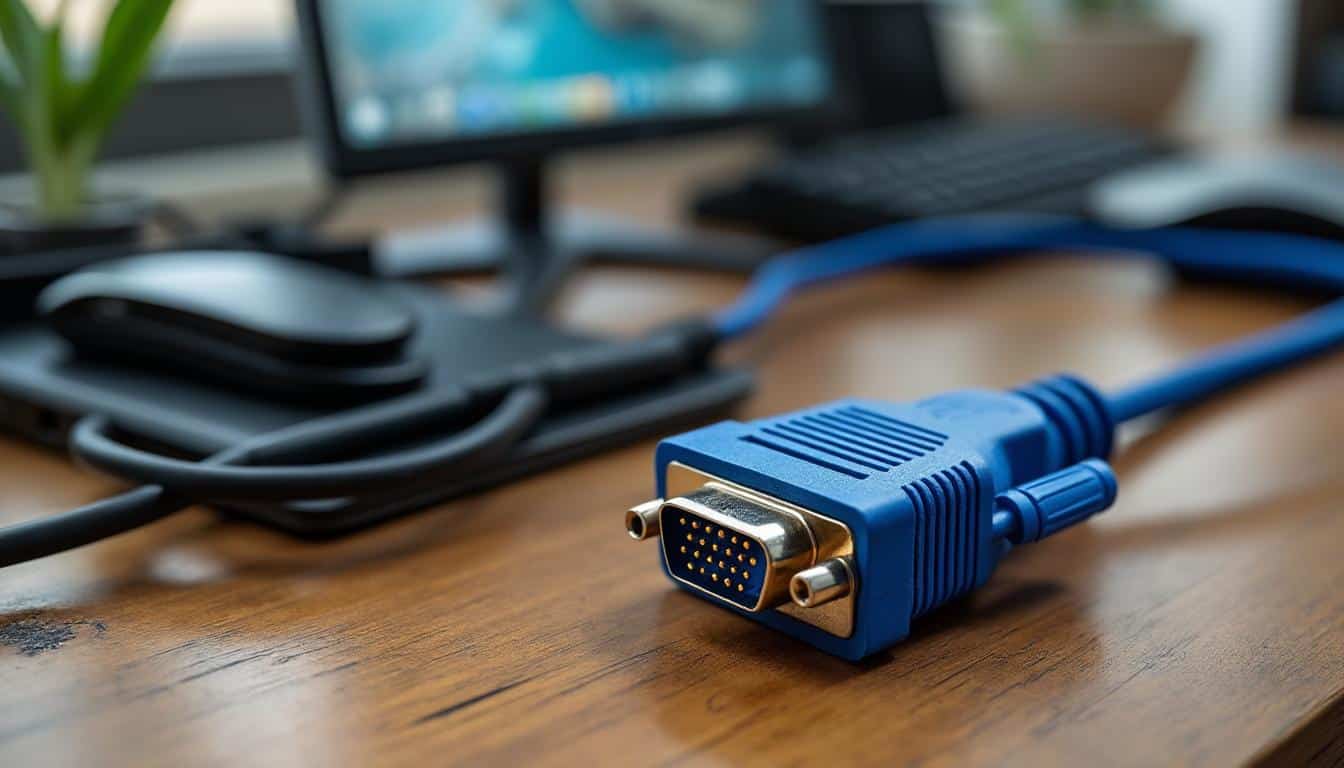

Le connecteur mâle d’un câble VGA présente 15 broches métalliques saillantes, réparties sur trois rangées. À l’inverse, le connecteur femelle, que l’on trouve sur le moniteur ou l’ordinateur, comporte 15 orifices destinés à recevoir ces broches. Reconnaître une prise femelle VGA est donc aisé : elle ne présente aucune broche visible mais dispose des trous alignés pour accueillir le connecteur mâle du câble. Cette conception garantit une connexion sûre et limite les risques de mauvais branchement. La présence ou l’absence de broche est ainsi le critère distinctif pour différencier un câble mâle d’un port femelle VGA.
Fonctionnement et spécificités techniques d’un câble VGA
Le câble VGA fonctionne en transmettant un signal vidéo analogique depuis la carte graphique d’un ordinateur vers un moniteur ou un vidéoprojecteur. Contrairement aux câbles numériques modernes, il ne véhicule pas de signal audio. Parmi les composants transmis figurent le signal RGB (rouge, vert, bleu) ainsi que les signaux de synchronisation horizontale et verticale, permettant d’assurer une image stable à l’affichage. Ce câble relie donc la sortie VGA de l’ordinateur à l’entrée VGA du moniteur, assurant la compatibilité même avec des appareils anciens. Toutefois, la résolution maximale dépend de la qualité du câble et de la carte graphique utilisée, ce qui limite parfois la netteté de l’image affichée sur de grands écrans. Pour approfondir ce sujet, consultez notre guide sur Fonctionnement des câbles DisplayPort : guide complet, conseils et compatibilité.
- Signal vidéo RGB (rouge, vert, bleu) analogique
- Synchronisation horizontale et verticale pour une image stable
- Absence totale de transmission audio dans le câble VGA
- Compatibilité large avec de nombreux moniteurs et vidéoprojecteurs
- Limitation de la résolution selon la qualité du câble et des appareils associés
Résolutions et limitations du signal VGA
La résolution prise en charge par un câble VGA dépend de la qualité du câble, du signal émis et du moniteur utilisé. Typiquement, la résolution maximale oscille entre 1280×1024 et 2048×1536 pixels, mais la qualité d’affichage peut se dégrader avec une longueur de câble excessive ou un blindage insuffisant. Le signal VGA étant analogique, il est sensible aux interférences, ce qui peut entraîner une perte de netteté ou des couleurs altérées. Pour un affichage optimal, il est conseillé de limiter la longueur du câble et d’opter pour des modèles de qualité supérieure, surtout pour des résolutions élevées. C’est ce qui distingue le VGA des connectiques numériques, qui offrent une image stable, même sur de longues distances.
Les différents types de câbles VGA et leurs variantes
Il existe plusieurs types de câbles VGA ainsi que des variantes adaptées à différents usages. Le type standard est le câble VGA avec un connecteur DB-15 (ou DE-15) à 15 broches. On trouve aussi des câbles VGA équipés de ferrite pour limiter les interférences, ou encore des modèles premium avec contacts dorés pour améliorer la conductivité. Certains câbles intègrent une sortie audio via une prise jack, bien que cela ne soit pas la norme. Les adaptateurs VGA permettent de convertir le signal vers d’autres connectiques vidéo comme HDMI, DVI ou DisplayPort, facilitant la connexion à divers appareils. Il existe enfin des rallonges et des adaptateurs spécifiques pour répondre à tous les besoins en affichage vidéo.
- Câble VGA standard (DB-15/DE-15, 15 broches)
- Câble VGA avec ferrite (anti-interférences)
- Câble VGA premium (contacts dorés, meilleure qualité)
- Mini-VGA (pour certains appareils portables spécifiques)
- Câble VGA avec sortie audio intégrée (jack 3,5 mm)
| Type de câble VGA | Caractéristiques principales |
|---|---|
| Standard DB-15 | 15 broches, connecteur bleu, usage courant |
| Avec ferrite | Filtre anti-interférences, qualité accrue |
| Mini-VGA | Format compact, usage limité à certains portables |
| Premium (plaqué or) | Contacts dorés, meilleure conductivité |
| Avec audio intégré | Prise jack en complément, non standard |
Le choix du type de câble VGA dépend de l’appareil à relier, du niveau d’exigence en qualité d’affichage et de la nécessité éventuelle d’une entrée audio. Les adaptateurs et rallonges sont également très utiles pour étendre la connectique ou convertir le signal vers d’autres standards vidéo lorsque cela s’avère nécessaire, notamment lors de la connexion à des écrans récents.
Adaptateurs et rallonges pour câble VGA
Les adaptateurs VGA sont essentiels pour connecter des appareils dotés de différents ports vidéo. Par exemple, un adaptateur VGA vers HDMI permet de relier un ordinateur ancien à un téléviseur récent, tandis qu’une rallonge VGA sert à augmenter la distance entre la source et l’écran. Les adaptateurs existent aussi pour convertir le signal VGA vers DVI, DisplayPort ou RCA selon les besoins de connectique. Il est important de choisir un adaptateur adapté, car la conversion analogique/numérique nécessite parfois une alimentation externe. La connectique d’entrée de chaque appareil doit être vérifiée avant l’achat d’un adaptateur, afin d’éviter toute incompatibilité ou perte de signal lors du branchement.
Comment identifier un câble VGA parmi d’autres câbles vidéo
Pour reconnaître un câble VGA parmi d’autres câbles vidéo, il convient d’observer plusieurs éléments distinctifs du connecteur et de comparer avec les autres standards courants comme HDMI, DVI ou DisplayPort. Le câble VGA possède un connecteur trapézoïdal à 15 broches, souvent bleu, avec deux vis de fixation. À l’inverse, un câble HDMI est plat et dépourvu de broches apparentes, tandis que le DVI est plus large, blanc, et présente un agencement différent de broches. Le DisplayPort adopte une forme rectangulaire avec un coin biseauté. La différence majeure réside donc dans la présence et la disposition des broches, la forme du connecteur et la couleur du port. Pour éviter une confusion, il suffit de vérifier le nombre et la disposition des broches, ainsi que la forme du connecteur vidéo.
- VGA : 15 broches, connecteur trapézoïdal, vis de fixation
- HDMI : plat, sans broches visibles, connecteur compact
- DVI : large, blanc, broches alignées différemment
- DisplayPort : rectangulaire, coin biseauté, pas de vis de fixation
- RCA/S-Video : rond, une ou plusieurs broches centrales
Utilisations courantes du câble VGA dans les systèmes d’affichage
Le câble VGA est principalement utilisé pour relier un ordinateur à un moniteur externe, un vidéoprojecteur ou tout autre appareil d’affichage doté d’un port VGA. Il sert également à connecter des équipements professionnels, des bornes interactives, ou des anciens téléviseurs équipés d’une entrée VGA. Son utilisation reste courante dans les salles de classe, les entreprises ou pour le rétro-gaming, où la compatibilité avec des systèmes anciens est indispensable. Grâce à sa simplicité et sa robustesse, le câble VGA demeure une solution fiable pour l’affichage de contenus vidéo sur une grande variété d’appareils, malgré la montée en puissance des connectiques numériques modernes.
- Connexion d’un ordinateur portable à un vidéoprojecteur lors d’une présentation
- Branchement d’un PC de bureau à un moniteur externe
- Utilisation sur des équipements professionnels ou bornes interactives
- Affichage sur des écrans de contrôle ou des murs d’images
- Connexion à des téléviseurs anciens ou équipements de rétro-gaming
Tutoriel pratique : comment brancher un câble VGA
Brancher un câble VGA nécessite de suivre quelques étapes simples afin d’assurer une qualité d’affichage optimale et d’éviter d’endommager les broches du connecteur. Il est important de bien repérer le port VGA sur l’ordinateur et le moniteur, puis d’aligner correctement le connecteur avant de le brancher. Après la connexion, il est conseillé de visser les deux molettes latérales pour sécuriser la liaison. Enfin, il suffit de sélectionner la source vidéo appropriée sur l’écran pour afficher l’image provenant de l’ordinateur. Savoir comment reconnaître un câble VGA et le brancher correctement garantit la stabilité du signal vidéo et préserve la durée de vie de vos équipements. En complément, découvrez Quels sont les types de ports sur un PC et comment bien les utiliser .
- Éteindre l’ordinateur et le moniteur pour éviter tout dommage
- Repérer le port VGA sur les deux appareils
- Aligner le connecteur VGA du câble avec le port correspondant
- Insérer délicatement le câble sans forcer
- Visser les molettes latérales pour fixer le câble
- Allumer les appareils et sélectionner la bonne source vidéo
Conseils pour éviter d’endommager les broches du câble VGA
Pour maintenir la qualité de votre câble VGA et préserver le connecteur, il est essentiel de manipuler le câble avec précaution lors de chaque branchement. Évitez de tordre ou de plier exagérément le câble, car cela pourrait fragiliser les broches. Insérez toujours le connecteur bien droit, sans forcer, pour ne pas tordre les broches fines. En cas de mauvais alignement, retirez doucement le câble et recommencez. Inspectez régulièrement l’état des broches et nettoyez les contacts si nécessaire pour garantir une connexion optimale. Un connecteur VGA propre et bien entretenu préserve la qualité du signal et assure une longue durée de vie à votre matériel.
Conseils pour bien choisir et vérifier un câble VGA
Pour garantir la meilleure qualité d’affichage, il est crucial de bien choisir son câble VGA. Plusieurs critères doivent être pris en compte, notamment la qualité de fabrication, la présence d’un noyau de ferrite pour limiter les interférences, la solidité du connecteur et la compatibilité avec les appareils à relier. Un bon câble VGA doit posséder des broches bien droites, une gaine épaisse et des connecteurs robustes. Il est également important de vérifier la longueur du câble selon l’installation prévue, car un câble trop long peut entraîner une perte de qualité du signal. Savoir reconnaître un câble VGA fiable vous permettra d’éviter les dysfonctionnements d’affichage et d’assurer la longévité de votre installation.
- Vérifier la compatibilité de l’appareil et la présence d’un port VGA
- Privilégier les câbles dotés d’un noyau de ferrite
- Choisir un câble avec une bonne épaisseur de gaine
- Inspecter la qualité et l’alignement des broches du connecteur
- Opter pour un câble de la longueur adaptée à votre installation
- Prendre en compte la réputation du fabricant pour plus de fiabilité
Limitations et alternatives au câble VGA pour l’affichage numérique
Le câble VGA présente plusieurs limitations, principalement dues à la nature analogique de son signal. Il ne prend pas en charge la transmission audio et offre une qualité vidéo inférieure aux solutions numériques modernes comme HDMI ou DisplayPort. Les signaux analogiques sont plus sensibles aux interférences, ce qui peut altérer la qualité de l’affichage, en particulier sur les grands écrans ou avec des câbles longs. Pour relier un ordinateur à un téléviseur ou à un moniteur numérique, il est souvent préférable d’utiliser un adaptateur ou de privilégier une connectique numérique. Les alternatives au câble VGA, telles que HDMI et DisplayPort, permettent de transmettre simultanément le signal vidéo et audio, assurant ainsi une expérience d’affichage plus riche et de meilleure qualité.
Quand privilégier une autre connectique vidéo que le VGA ?
Il est conseillé de privilégier une connectique numérique, comme le HDMI ou le DisplayPort, dès lors que l’on souhaite bénéficier d’une qualité d’image supérieure ou d’une transmission audio intégrée. Ces standards assurent une meilleure fidélité du signal et prennent en charge des résolutions élevées, y compris la Ultra HD. La connectique HDMI s’impose notamment pour relier un ordinateur à un téléviseur récent ou à un écran haute définition. En cas de besoin de conversion, l’utilisation d’un adaptateur fiable est nécessaire. En résumé, le VGA reste utile pour la compatibilité avec les anciens équipements, mais il est préférable d’opter pour une connectique moderne dès que la qualité d’affichage est une priorité.
Différences majeures entre le câble VGA et d’autres connectiques vidéo
Le câble VGA se distingue des autres connectiques vidéo par sa transmission analogique, alors que HDMI, DVI et DisplayPort véhiculent des signaux numériques. Le port VGA est trapézoïdal avec 15 broches, tandis que le HDMI est plat et compact, le DVI est large avec des broches alignées différemment, et le DisplayPort présente une forme rectangulaire avec un coin biseauté. La différence principale concerne la qualité du signal transmis : le VGA est sujet aux pertes, alors que les autres connectiques offrent une meilleure fidélité et supportent l’audio. Chaque port vidéo répond à des usages spécifiques, du simple affichage à la transmission de contenus haute définition avec audio intégré.
| Connecteur vidéo | Type de signal / Usage courant |
|---|---|
| VGA | Analogique, moniteur ou vidéoprojecteur ancien |
| HDMI | Numérique, TV, écran, audio/vidéo simultané |
| DVI | Numérique/analogique, moniteur PC |
| DisplayPort | Numérique, écrans haute résolution, PC pro |
Le choix entre ces connectiques vidéo dépend des appareils à relier, du niveau d’exigence en qualité d’affichage et de la nature du contenu à transmettre. Pour tout savoir sur les différences entre ces standards, il est possible de consulter des ressources fiables comme Comment Ça Marche ou l’encyclopédie Wikipedia sur le VGA.
FAQ – Questions fréquentes sur la reconnaissance d’un câble VGA
Comment reconnaître facilement un câble VGA parmi d’autres câbles vidéo ?
Un câble VGA se reconnaît à son connecteur trapézoïdal, souvent bleu, muni de 15 broches en 3 rangées, avec deux vis de fixation latérales. Vous pourriez également être intéressé par Guide des ports d’ordinateur : comprendre et optimiser sa connectique.
Un câble VGA peut-il transmettre un signal audio ?
Non, un câble VGA ne transmet que le signal vidéo. Pour l’audio, un câble séparé est nécessaire.
Puis-je relier mon ordinateur à un téléviseur en VGA ?
Oui, si le téléviseur dispose d’une entrée VGA. Sinon, il faut utiliser un adaptateur VGA vers HDMI.
Que faire si mon affichage ne fonctionne pas avec un câble VGA ?
Vérifiez que le câble est bien branché, que les broches ne sont pas tordues, et que la source vidéo est correctement sélectionnée sur le moniteur ou le téléviseur.
Quelle est la différence entre un port VGA mâle et femelle ?
Le port mâle possède 15 broches saillantes, tandis que le port femelle présente 15 orifices pour les recevoir.
Comment savoir si mon câble VGA est de bonne qualité ?
Un câble VGA de qualité possède des broches bien alignées, une gaine épaisse, un noyau de ferrite et des connecteurs robustes.
Quels adaptateurs existent pour connecter un câble VGA à un port HDMI ?
Il existe des adaptateurs VGA vers HDMI, généralement équipés d’un convertisseur et parfois d’une entrée audio séparée. Pour aller plus loin, lisez Guide d’installation d’un PC fixe : étapes, conseils et erreurs à éviter.
Quelle résolution maximale puis-je obtenir avec un câble VGA ?
La résolution maximale varie selon le câble, mais elle se situe généralement entre 1280×1024 et 2048×1536 pixels.
Faut-il utiliser un câble VGA avec ferrite ?
Oui, un câble VGA doté de ferrite limite les interférences et améliore la qualité du signal vidéo.
Quelle est la durée de vie d’un câble VGA et comment l’entretenir ?
Un câble VGA peut durer plusieurs années s’il est manipulé avec soin, sans plier les broches ni forcer lors du branchement. Nettoyez régulièrement les connecteurs pour préserver la qualité de l’affichage.
